Используется в шахтах, является силовым гибким кабелем, служащим для подключения к электросети передвижных машин, механизмов и аналогичной техники, характеризующийся:
- нераспространением горения при одиночной прокладке;
- герметичной конструкцией;
- при осевом вращении – устойчивостью к изгибам;
- под воздействием смазок и дизельного топлива – сохранением своих качеств.

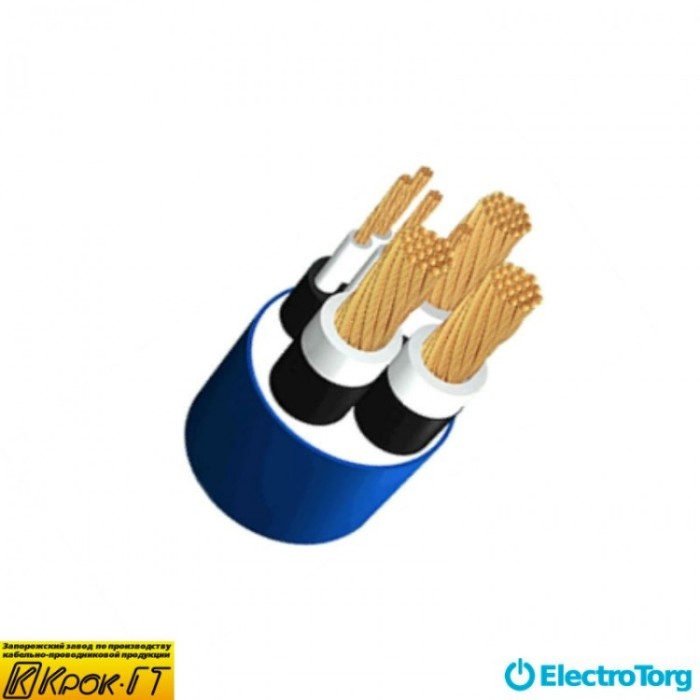

Конструкция кабелей шахтных КГэШ Херсон:
1. жилы пятого класса (определен ГОСТ 22483-77), токопроводящие, основные, многопроволочные, круглые;
2. изоляция жил (1) и (5);
3. экраны жил (1);
4. круглая заземляющая жила (или расщепленная), без изоляции;
5. круглые дополнительные жилы, с изоляцией;
6. скрутка жил кабеля;
7. оболочка, с заполнением, однослойная или двухслойная.
Экраны жил и сердечника, скрученного из жил, в шахтных гибких кабелях КГэШ выполняются из электропроводящего пластиката, жилы – из меди, изоляция жил и оболочка кабеля – из поливинилхлоридного компаунда, имеющего пониженную твердость.
КГэШ 3х50+1х10+3х4 характеризуется:
- значением наружного диаметра: 47,1 мм;
- значением массы (для кабеля 1 км длиной): 3938 кг;
- максимальным значением допустимой при внешней температуре +25°С нагрузки по току: 200 А.
Технические характеристики шахтных кабелей КГэШ при эксплуатации:
Переменное напряжение на жилах кабелей допускается:
- для дополнительных жил – величиной не более 0,22 кВ, для основных жил – величиной не более 1,14 кВ (при частоте – до 50 Гц);
- для дополнительных жил – величиной не более 0,22 кВ (50 Гц); для основных жил – величиной не более 1,14 кВ (50 Гц) и величиной не более 3,0 кВ (до 150 Гц).
Температура для кабелей допускается:
- длительного нагрева на жилах: величиной не более 75°С;
- внешней среды: величиной от -30°С до +50°С;
- соответствующая (98±2)% значению относительной влажности: величиной (35±2)°С.
Для оболочки кабелей силовых КГэШ допускается материал с кислородным индексом: величиной не менее 27%.
Для изгиба кабелей силовых КГэШ допускается радиус: величиной не менее 5 диаметров кабеля.
Для экранов на основных жилах кабелей КГэШ, при 20°С, допускается электрическое сопротивление: величиной не более 1,5 кОм.
Для эксплуатации кабелей допускается срок: не менее 1,5 лет.
Для гарантийной эксплуатации кабелей допускается срок: 6 месяцев.
В бухте | 100 м |
Доп. жилы | 1 |
Доп. сечение | 10 кв. м. |
Другие свойства | "нг" |
Жилы | 3 |
Напряжение до (V) | 1000 |
Объем | 3.2 кг |
Сечение (мм²) | 50 |
Сила тока (А) для воздуха | 43 |
Цена за | метр |
Температура | от -30 до +50 |
Тип кабеля | КГэШ |
Условия прокладки | В воздухе |
