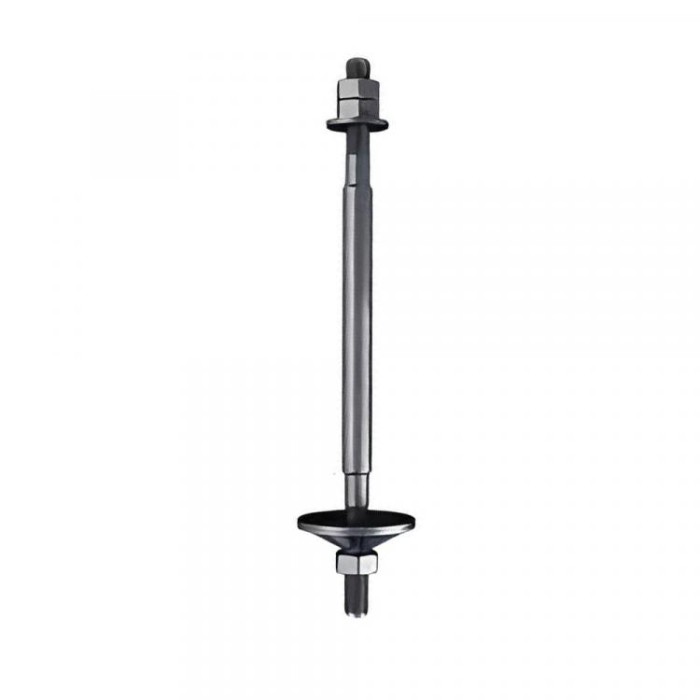

Фундаментный болт с анкерной плитой ГОСТ 24379.1-80, Тип 2, исполнение 2.3.

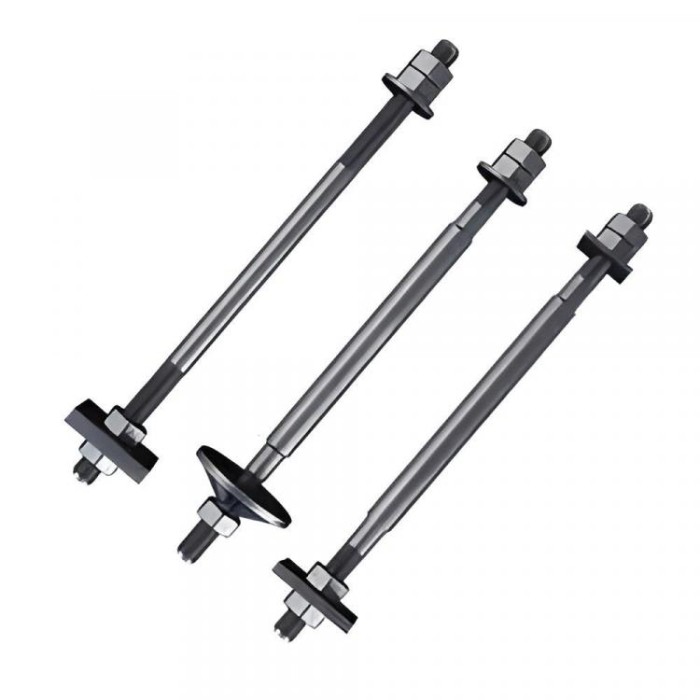

Болты фундаментные с анкерной плитой имеют три вида исполнения и устанавливаются ещё до заливки бетона, используются для монтажа оборудования и строительных конструкций.
Обратите внимание, указана цена за килограмм!
Фундаментный болт тип 2.3 имеет диаметр резьбы от М 100 до М 140.

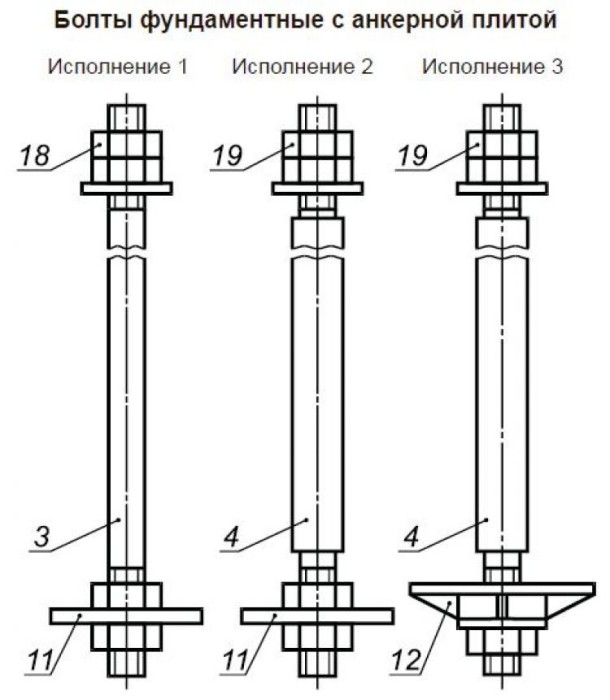

Болты фундаментные с анкерной плитой исполнения 1-3 состоят из шпильки, анкерной плиты, шайбы и 4 гаек (ГОСТ 5915-70, 10605-72).
1—10 — шпильки; 11, 12 — анкерная плита; 13 — муфта; 14 — анкерная арматура; 15 — разжимная цанга; 16 — коническая
втулка; 17 — шайба; 18 — гайка по ГОСТ 5915; 19 — гайка по ГОСТ 10605
| Комплектующие | Исполнение 1 | Исполнение 2 | Исполнение 3 |
| Шпилька ГОСТ 24379.1-80 | 1 шт | 1 шт | 1 шт |
| Гайка ГОСТ 5915-70 или ГОСТ 10605-94 | 4 шт | 4 шт | 3 шт |
| Шайба ГОСТ 11371-78 или ГОСТ 24379.1-80 | 1 шт | 1 шт | 1 шт |
| Плита анкерная ГОСТ 24379.1-80 | 1 шт | 1 шт | 1 шт |
| Шпилька ГОСТ 24379.1-80 | Исполнение 3 | |||
| номинальный диаметр резьбы, d | М100 | М110 | М125 | М140 |
| шаг резьбы, P | 6 | 6 | 6 | 6 |
| диаметр гладкой части, d1 | 105 | 120 | 130 | 145 |
| длина резьбы, l0 | 230 | 240 | 250 | 270 |
| длина крепежной части, l5 | 1000 | 1000 | 1000 | 1000 |
| длина посадочной части, l6 | 250 | 260 | 270 | 280 |
| ГОСТ 24379.1-80 — тип 2.3 | М100 | М110 | М125 | М140 |
| Длина болта, L | Вес 1 комплекта, кг | |||
| 1600 | 219,1 | 252,6 | – | – |
| 1700 | 225,8 | 261,5 | – | – |
| 1800 | 232,6 | 270,3 | 329,3 | 408,3 |
| 1900 | 239,4 | 280,3 | 339,8 | 421,3 |
| 2000 | 246,3 | 288,1 | 350,1 | 434,2 |
| 2120 | 254,3 | 298,7 | 362,6 | 449,7 |
| 2240 | 262,5 | 310,3 | 375,3 | 465,3 |
| 2500 | 280,2 | 332,5 | 402,2 | 499 |
| 2800 | 300,6 | 359,1 | 433,4 | 537,8 |
| 3150 | 324,4 | 391,1 | 470,1 | 583,2 |
| 3350 | 351,6 | 426,6 | 511,9 | 636 |
| 4000 | 382,1 | 465,6 | 558,4 | 693,3 |
| 4500 | 416,1 | 509,9 | 610,5 | 758,1 |
| 5000 | – | – | 662,5 | 822,9 |
Цена за | килограмм |
Наименование болта | Болт фундаментный с анкерной плитой |
Материал болта | Сталь |
Назначение болта | Фундаментный |
Вид крепежа | Болт |
По длине резьбы | Частичная резьба |
Стандарт крепежа | ГОСТ 24379.1-80 |
Марка стали | 09Г2С, Ст20, Ст3, Ст3сп |
Тип фундаментного болта | Тип 2 |
Вариант исполнения | Исполнение 3 |
